בלוג 5 - מיגון ותשתית תקשורת לבית פרטי בשיפוץ - מצלמות אבטחה, מערכת אזעקה, אינטרקום מצלמה, רשת תקשורת ביתית, נקודות טלפון - 19/09/2017
בבלוג זה, אנסה לתמצת פרוייקט מקיף של חברת הום גארד - התקנת תשתיות תקשורת ומיגון לבית פרטי שעבר שיפוץ יסודי. במסגרת הפרוייקט עבדתי בצמוד ותוך שיתוף פעולה מלא עם בעלי המקצוע שהובילו את השיפוץ - אדריכל, מעצב, חשמלאי ראשי וקבלן מבצע.
שלבי העבודה העיקריים בתחום אחריותנו:
1. תכנון תשתיות מיגון לבית ע"ג שרטוטים, עבור מערכות התקשורת והמתח הנמוך:
מערכת אינטרקום, מערכת אזעקה, מצלמות אבטחה, רשת תקשורת ביתית, נקודות טלפון וטלוויזיה, ארון תקשורת.
2. הנחיית חשמלאי בשטח, בזמן הנחת התשתיות והצנרת הייעודית בפועל, כולל סימון נקודות מדוייקות
עבור גלאי מערכת האזעקה. תכנון נכון של מיקום גלאי אזעקה, צריך לקחת בחשבון אמנטים רבים, הקשורים לתכנון המבנה,
תכנון ומיקום פרופילי האלומיניום ומבנה החלונות, מבנה דלת הכניסה, ריהוט עתידי, שילוב תשתיות ועוד.
3. תכנון תשתית עבור מערכת אינטרקום לשער כניסה, שלקח בחשבון הזנת חשמל למערכת האינטרקום ולמנעול חשמלי לשער, גובה ומיקום מתאימים עבור מערכת אינטרקום עם מצלמה, כיוון פתיחה של שער הכניסה, התקנה שקועה בגדר של
קודן אינטרקום ועוד.
4. בדיקת תשתיות לפני טיח וכבילה בפועל עבור מערכת אזעקה, מצלמות אבטחה, מערכת אינטרקום, נקודות רשת
ונקודות טלפון.
5. התקנת מערכות מיגון, רכזות ותליית אביזרי קצה - גלאי אזעקה, מצלמות אבטחה, פנל אינטרקום ומסכים פנימיים,
נקודות קצה עבור רשת תקשורת ביתית.
סימון נקודות עבור מערכת אינטרקום לשער כניסה, גלאי אזעקה ותכנון כללי של ארון תקשורת
נקודות חשובות לציון, אשר מייצרות ערך מוסף גבוה ללקוח ותורמות להצלחת הפרוייקט:
- גלאי אזעקה חיצוניים סופקו ללקוח בצבע RAL שבו נצבעו קירות הבית.
- קופסת שיקוע עבור פנל אינטרקום לשער כניסה, שולבה ביציקת הבטון מבעוד מועד.
- בתאום עם החשמלאי, הוכנו קופסאות התקנה שקועות ואסטתיות עבור מצלמות האבטחה החיצוניות.
- השתמשנו בכבלי רשת עבים לטובת תמיכה עתידית במהירויות גלישה גבוהות במיוחד.
- מיקום וסוג גלאי מערכת האזעקה תוכננו מראש ליצירת מינימום אזעקות שווא בהמשך.
| - סירנה חיצונית למערכת אזעקה ומצלמות חזית, מוקמו במיקומים גלויים ובולטים, ליצירת התרעה.
- רכיבי מערכת האזעקה ומערכת מצלמות אבטחה העיקריים, מוקמו בנקודה מאובטחת ובלתי נגישה, למניעת חבלה
במהלך ארוע פריצה.
עיקרי הציוד שבו השתמשנו:
1. מערכת אינטרקום עם מצלמה מדגם VSAFE110 של חברת "הום גארד".
2. מערכת אזעקה ריסקו לייטסיס 2 תוצרת חברת "ריסקו".
3. מצלמות אבטחה Provision בטכנולוגיית AHD, ראה מצלמות אבטחה AHD.
4. כבל אינטרקום = כבל פיקוד 8 גידים בעל תקן ישראלי.
5. כבל למערכת אזעקה = כבל פיקוד בעל תקן ישראלי.
6. כבל משולב מתח RG59 למצלמות אבטחה AHD.
7. כבל CAT7 לטובת רשת תקשורת ביתית.
8. גלאי אזעקה חיצוניים מסוג גלאי וילון חיצוני, תוצרת חברת "מקסימום" ישראל.
9. גלאי אזעקה פנימיים תוצרת חברת ריסקו.
תמונות ממהלך הפרוייקט:
התקנת נקודות קצה עבור רשת תקשורת ביתית
נקודת קצה לרשת תקשורת ביתית מבוססת CAT7
מצלמת אבטחה גוף (צינור) חיצונית, ברזולוציה גבוהה עם תאורת אינפרא לטווח 25 מטר,
לכיסוי חזית ופאות הבית
גלאי וילון חיצוני למערכות אזעקה קוויות. מתוצרת חברת מקסימום. צבוע בגוון RAL זהה
לצבע הקיר

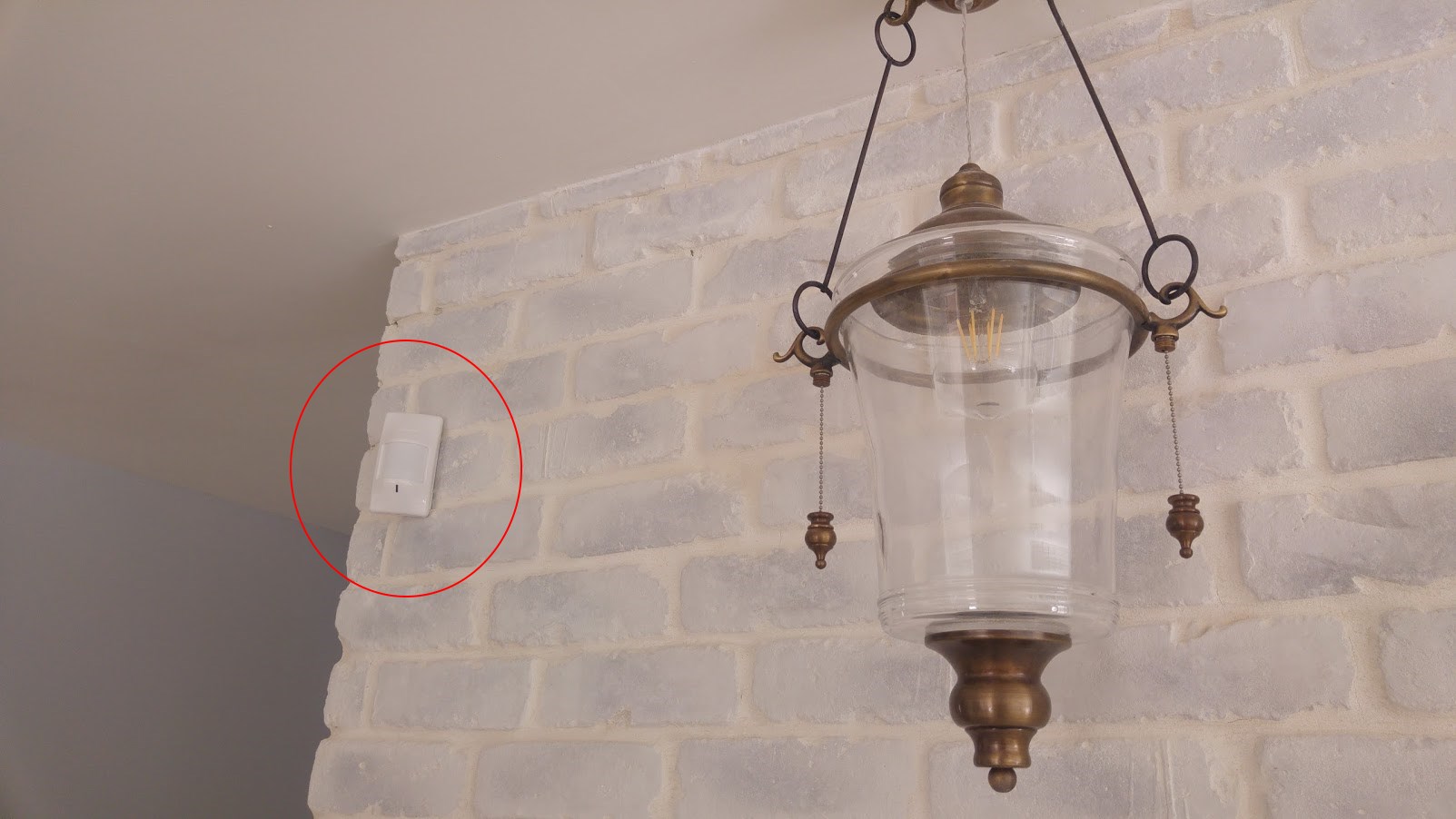

גלאי מערכות אזעקה - גלאי נפח פנימי, לזיהוי תנועה בחלל הבית
גלאי מערכות אזעקה - גלאי נפח פנימי נוסף. מספר גלאי נפח פנימיים הותקנו בחלל המגורים של הבית, לטובת גיבוי גלאי
מערכת האזעקה החיצוניים וכיסוי מלא של פנים הבית
מסך אינטרקום דקורטיבי, דק ומעוצב בגודל 7" (אינטרקום עם מצלמה VSAFE110) לצד
קודן למערכת אזעקה ריסקו לייטסיס 2 (שני המסכים עוד מנויילנים
ומערכת האזעקה עדיין אינה מחוברת למתח)
אינטרקום לשער כניסה, משולב קודן ומצלמה, התקנת אינטרקום שקועה (תחת הטיח)
בנוסף הותקנו תיבת דואר אינטגרלית מאלומיניום ומערכת אל פסק למצלמות אבטחה.
הרחבה טכנית על מערכות המיגון בפרוייקט:
קודן אינטרקום עם מצלמה VSAFE110
אינטרקום עם מצלמה VSAFE110
- פנל אינטרקום מצלמה חיצוני מתכתי, מעוצב, מרשים ויוקרתי
- אנטי ונדלי מוגן מים בעל עמידות לחמצון ולשריטות
- מיועד להתקנה תחת הטיח = התקנה שקועה בגדר אבן או בשער כניסה (דגם זהה, המיועד להתקנה על הטיח, נמצא בקטגוריית
מערכות אינטרקום מצלמה וכן בעמוד הראשי באתר) - פתיחת שער הכניסה באמצעות קודן
- עיצוב מרשים ויוקרתי במיוחד
- פנל אינטרקום מצלמה משולב מקודד מואר בתאורת לד כחולה לפתיחת שער הכניסה
- הפנל החיצוני כולל מצלמה צבעונית ברזולוציה גבוהה במיוחד
- המצלמה מותאמת לתנאי תאורה נמוכים ובעלת 7 לדים לראיית לילה
- זווית הצילום ניתנת לשליטה בקלות רבה (ייחודי)
- פנל חיצוני עם מצלמה שקוע להתקנה תחת הטיח
- הפעלה ידידותית ופשוטה
- התקנה קלה ופשוטה
- מערכת אינטרקום מצלמה מלווה בהוראות התקנה ותפעול מלאות בעברית
- מסך LCD פנימי צבעוני שטוח ומעוצב, בצבע לבן, בעל כפתורי מגע וצריכת חשמל נמוכה במיוחד
- ניתן לבצע שיחה יזומה ופתיחה מהמסך ישירות ליחידה החיצונית
- ניתן להוסיף מתאם לקו טלפון או מסך נוסף
- מערכת עמידה במיוחד המיועדת לשימוש כמערכת אינטרקום לבית פרטי לצורך שליטה בשער הכניסה
מידות הפנל החיצוני למערכת אינטרקום מצלמה:
אורך: 235mm
רוחב: 115mm
מידות קופסת התקנה אחורית למערכת אינטרקום מצלמה (נדרשת לצורך התקנה שקועה בגדר אבן או לצורך שילוב בשער כניסה):
אורך: 225mm
רוחב: 100mm
עומק: 45mm
אזעקה לבית - מערכת אזעקה ריסקו לייטסיס 2
מערכת אזעקה ריסקו לייטסיס 2 שהותקנה בפרוייקט
מערכת אזעקה ריסקו LightSYS2 הינה מערכת אזעקה היברידית מקצועית, קווית ואלחוטית.
מערכת האזעקה LightSYS2 הינה:
- מתאימה לשימוש כמערכת אזעקה לבית או מערכת אזעקה לעסק
- פופולארית בשל אפליקציית הסמארטפון
- פשוטה להתקנה ותכנות
- גמישה עבור כל סוג של התקנה
מערכת אזעקה ריסקו LightSYS2 הינה המערכת הפשוטה ביותר להתקנה ותכנות בשוק מערכות האזעקה בשל:
- רכיבי תקשורת בעלי מחבר מהיר.
- מגוון רחב של אביזרים אלחוטיים הנתמכים ע"י מערכת האזעקה, כולל גלאים, צופרים, לוחות מקשים, שלטים ועוד.
- יכולת תמיכה ותחזוקה מרחוק לגלאים דו כיוונים וכן לגלאי ה BUS של ריסקו.
- פשטות בתפריטים המוצגים – כך שרק התפריטים הרלוונטים מוצגים.
- שידרוג אוטומטי של רכיבים על ידי מערכת האזעקה LightSYS2.
- יכולת החלפה ושידרוג של מערכות אזעקה אחרות במערכת האזעקה ריסקו LightSYS2 באמצעות מנגנון ערך הנגדים המשתנה.
- התקנה פשוטה של תוכנת השליטה והתכנות על ידי הענן.
מערכת אזעקה ריסקו LightSYS2 היא בעלת גמישות ללא תחרות עבור כל סוגי ההתקנות:
- שילוב מספר סוגי גלאים בהתקנה – גלאי BUS, גלאים קווים ואלחוטיים.
- היצע רחב של אביזרים נלווים לכל סוגי התקנות ולכל רמות מחיר.
- גמישות בערוצי התקשורת – יכולת תקשורת דרך ערוץ IP, ערוץ GSM/GPRS, ערוץ טלפוני וכן ערוץ של רדיו טווח ארוך.
- התקנה של מרחיב אלחוטי בתוך/ מחוץ לקופסת הפלסטיק של מערכת האזעקה.
מערכת אזעקה ריסקו לייטסיס 2 מתאימה לשימוש כמערכת אזעקה לבית פרטי, מערכת אזעקה לעסק, אתרים מרוחקים ועוד.
תכונות מערכת אזעקה ריסקו לייטסיס 2:
- מערכת אזעקה ריסקו LightSYS2 הינה מערכת האזעקה הפשוטה ביותר להתקנה ותכנות בשוק מערכות האזעקה בשל:
- רכיבי התקשורת בעלי מחבר מהיר.
- מגוון רחב של אביזרים אלחוטיים, כולל גלאים, צופרים, לוחות מקשים, שלטים ועוד.
- יכולת תמיכה ותחזוקה מרחוק לגלאים דו כיוונים וכן לגלאי ה BUS של ריסקו.
- פשטות בתפריטים המוצגים – רק התפריטים הרלוונטים מוצגים.
- שידרוג אוטומטי של רכיבים על ידי מערכת האזעקה ריסקו LightSYS2.
- יכולת החלפה של מערכות אחרות במערכת אזעקה ריסקו LightSYS באמצעות מנגנון ערך הנגדים המשתנה.
- חיבור פשוט של תוכנת השליטה במערכת האזעקה והתכנות על ידי הענן.
- מערכת אזעקה ריסקו LightSYS2 מספקת גמישות ללא תחרות עבור כל סוגי ההתקנות:
- שילוב מספר סוגי גלאים בהתקנה – גלאי BUS, גלאים קווים ואלחוטיים.
- היצע רחב של אביזרים נלווים לכל סוגי התקנות ולכל רמות מחיר.
- גמישות בערוצי התקשורת – יכולת תקשורת דרך ערוץ IP, ערוץ GSM/GPRS, ערוץ טלפוני וכן ערוץ של רדיו טווח ארוך.
- התקנה של מרחיב אלחוטי בתוך/ מחוץ לקופסת הפלסטיק של המערכת.
- מתאים לשימוש ביתי, עיסקי, אתרים מרוחקים ועוד.
- מספר מודל:
- RP432M – לוח ראשי למערכת אזעקה לייטסיס 2
- RP432B – קופסת פוליקרבונט
- RP432PS – ספק כח 1.5A
- RP432BM1 – קופסת מתכת למערכת אזעקה
- RP432PS1 – ספק כח 3A עבור קופסת מתכת.
- RP432IN – ספרות למערכת אזעקה לייטסיס 2
מצלמות אבטחה לבית - מצלמות אבטחה Provision בטכנולוגיית AHD
מצלמות אבטחה Provision בטכנולוגיית AHD ברזולוצייה של 4MP שהותקנו בפרוייקט.
מהן מצלמות אבטחה AHD
AHD CCTV– Analog High Definition הוא פורמט חדש יחסית בתחום מצלמות האבטחה אשר שוחרר בשנת 2015. מערך מצלמות אבטחה מבוסס AHD עושה שימוש אשר בכבל קואקסיאלי עם חיבורי BNC. בדרך כלל משתמשים בכבל קואקסיאלי משולב מתח, המספק מתח ישר של 12VDC למצלמות האבטחה.
רזולוציית תמונה במצלמות אבטחה AHD
במצלמות אבטחה אנלוגיות מסורתיות נהוג להשתמש במושג קווי טלויזיה (TVL) כדי לקבוע את רזולוציית התמונה, המתקבלת ממצלמת האבטחה, עד רזולוציה מקסימלית של 960x576 פיקסלים = WD1 / 960H.
עם זאת, פורמט AHD החדש מאפשר רזולוציות גבוהות הרבה יותר (עד 4MP 2592x1520 פיקסלים, נכון להיום). מצלמת אבטחה AHD 720p שווה בערך למצלמת אבטחה אנלוגית 1,000TVL. הגבולות העליונים של AHD עדיין לא נחשפו במלואם, אך כבר כיום השיפור משמעותי משמעותי מאוד לעומת הפורמט האנלוגי המקורי.
האם AHD תואם לציוד אנלוגי ?
ברוב המקרים כן ! זה היופי של התקדמות זו בטכנולוגית מצלמות האבטחה. מצלמות אבטחה AHD תואמות DVRs אנלוגיים ולהיפך. AHD עדיין משתמש באותו כבלים עם מחברי BNC עבור שידור וידאו, כך שאם במקרה
יש לך כבלים קואקסיאליים או CAT5e המוטמעים כעת, ניתן להחליף בקלות את מצלמות האבטחה הישנות
למצלמות אבטחה מבוססות AHDD ברזולוציה גבוהה הרבה יותר.
שרדוג מערך מצלמות אבטחה לבית פרטי
בבתים רבים מוטמעת תשתית כבילה קואקסיאלית המשמשת את מערך מצלמות האבטחה. כעת ניתן להחליפן בקלות למצלמות אבטחה ברזולוציה גבוהה, ללא צורך בהחלפת התשתית.
איך AHD בהשוואה למצלמות אבטחה IP ?
אם מדברים רק על איכות הוידאו של מצלמת האבטחה, ידה של טכנולוגיית IP תהיה תמיד על העליונה בהשוואה למצלמות אבטחה מבוססות כבל קואקסיאלי כגון אנלוגי, AHD, HD-SDI, TVI או CVI אך ורק בגלל הדרך בה טכנולוגיית ה- IP מעבירה נתונים.
מצלמות אבטחה IP יכולות גם להגיע לרזולוציה גבוהה הרבה יותר מאשר מצלמות אבטחה AHD ולהשתמש בכבל רשת כגון CAT5e, CAT6 וכן הלאה כדי להעביר את המידע שלהן. כל חיבור דיגיטלי טהור מספק תמונה מושלמת או שאינו מספק כלל. כמובן שניתן לקבל השהייה או אובדן חבילות של מידע, אך זה קורה רק ברשתות ארוכות ומורכבות במיוחד.
מצלמות אבטחה מבוססות IP, נהנות גם מפונקציות מתקדמות של שימוש ברשתות, כגון היכולת למצוא כל מצלמת אבטחה בנפרד ברשת וכל אחת ממצלמות האבטחה יכולה להיות מופעלת על ידי כבל רשת בחיבור POE,
ללא צורך בחיבור מקור מתח עצמאי לכל מצלמת אבטחה.
הפרשי מחיר בין מצלמות אבטחה IP למצלמות אבטחה AHD
טכנולוגיית IP עדיין יקרה יחסית. כיום מצלמות אבטחה בטכנולוגיית AHD מציעות תמונה באיכות גבוהה וברזולוציות דומות לאלה של מצלמות אבטחה IP.
אז מי שמחפש מערך מצלמות אבטחה באיכות HD ובמחיר סביר, מצלמות אבטחה AHD הן כהראה הפתרון המתאים עבורו.
